Model: LSK-FH15

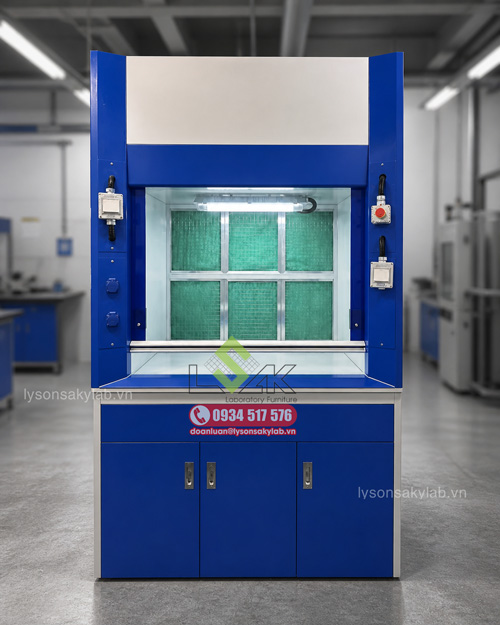

- Tủ phun sơn spray booth do Công ty CP Kỹ thuật Lý Sơn Sa Kỳ đạt tiêu chuẩn BS EN 14175-3:2019 do Quatest 3 chứng nhận, giám định

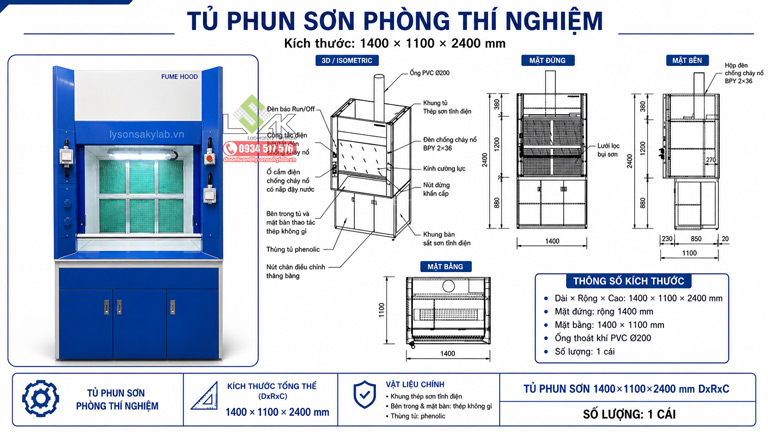

Kích thước: 1400×1100×2400mm(Dài × Rộng × Cao)

Kết cấu chắc chắn

• Bên trong tủ và mặt thao tác làm bằng thép không gỉ
• Khung tủ và bên ngoài tủ làm bằng thép sơn tĩnh điện, chịu hóa chất

Thiết kế chuyên dụng cho phun sơn

• Dạng tủ hút sơn có tấm lưới lọc
• Bên trong bố trí lưới lọc bụi sơn
• Trên nóc tủ có ống chờ thoát khí
• Phần chân tủ có cánh cửa mở thuận tiện bảo trì

Hệ thống chiếu sáng an toàn

• Đèn chiếu sáng bố trí hai bên hông và trên nóc tủ
• Sử dụng đèn chống nổ EEW BPY 2 × 36
• Cấp chống thấm IP66
• Ánh sáng 6500K, phù hợp cho thao tác quan sát chi tiết

Bảng điều khiển

• Nút bật / tắt quạt hút
• Nút bật / tắt đèn chiếu sáng
• Nút dừng khẩn cấp chống cháy nổ: 1 cái
• Đèn báo hiệu: 1 cái
• Hộp điện: 1 cái
• CB Schneider 3 pha 16A: 1 cái

Quạt hút chịu chống cháy nổ

Tủ được trang bị quạt hút khí chống cháy nổ thương hiệu Measoon – Trung Quốc, có khả năng chịu acid, base và muối, phù hợp cho môi trường hóa chất và công nghiệp.

• Lưu lượng khí tối đa: 4260 m³/giờ
• Đường kính đầu vào / đầu ra: 200 mm
• Công suất: 1100 W
• Độ ồn: 75 dB
• Tốc độ motor: 2800 vòng/phút
• Cột áp tối đa: 1200 Pa
• Nguồn điện: 380V / 50Hz / 3 pha
• Cánh quạt và lồng quạt làm bằng nhựa polypropylene

Thi công lắp đặt đường ống tủ hút:

• Thi công đường ống nhựa PVC đường kính 200 mm
• Kết nối giữa tủ phun sơn và quạt hút
• Chiều dài đường ống lắp đặt tối đa 9 m
• Bao gồm cùm ống, silicone, vít liên kết và các vật tư phụ cần thiết

Tủ biến tần

• Tủ biến tần có quạt hút gắn cảm biến nhiệt độ
• Dây điện đi trong ống thép bảo vệ
• Dây từ tủ biến tần đến motor sử dụng dây chống cháy
• Biến tần GD20-1R5G-4, công suất 1.5 kW
• Điện áp vào / ra: 3 pha 380V
• Tần số ngõ ra: 0.1 – 400Hz
• Dây dẫn điện chống cháy nổ dài tối đa khoảng 40 m
• Sử dụng ống ruột gà lõi thép và dây điều khiển SANGJIN 6 × 0.5
